测量原理

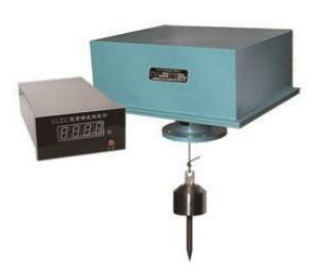

LKZC型重锤式料位计(以下简称料位计)由一次仪表和二次仪表组成， 一次仪表安装于料仓顶部，二次仪表可安装于现场也可安装于控制室内。 一次仪表由除尘支架、反向开关、稳线座、导线轮、卷 线筒、脉冲发生器、减速电机组成。

当二次仪表发出检测指令时，电机转动经齿轮带动卷线筒转动，使探测绳在重锤的重力作用下同起 点开始检测，当重锤降至料面时，重锤失重，反向开关在弹簧的作用下触动开关，二次仪表接到开关信号后发出指令，使电机反转，重锤在电机的作用下，向上移动，当触动到顶开关后发出信号，二次仪表接到信号后即停止电机转动，完成一个探测过程。在这个探测过程中卷线筒带动脉冲发生器发出脉冲仪表，二次仪表接到脉冲信号后，计算出从仓顶到料面之间的距离，并以数字形式显示出来，同时输出相应的4~20mA  标准信号。
